60HZ Club Berlin Light Controlling - The Making Of

Das Making-Of des 60HZ Clubs in Berlin Kreuzberg, eine Fallstudie über Licht, das durch Sound gesteuert wird, unter Verwendung einer Kombination von einzigartigen MXWendler Stage Designer Features:

  • Lichtdesign für einen Techno-Club mit Einsatz von Glühbirnen
  • Zwei zusätzliche Videoausgänge für Präsentationen und VJing
  • Überzeugende Athmosphäre mit nicht mehr als 20 DMX-Kanälen
  • Verwendung von Expressions, um Sound in Lichtbewegung zu verwandeln
  • MXWendler Stage Designer auf einem Intel NUC

SETUP

26x 10 Glühbirnen an der Decke

1x Intel NUC i5-3427U 2x2.80GHz / Intel HD 4000

1x iiyama ProLite Touchscreen 15"

2x Benq W523 Projector

7x DMX Controller Eurolite 4CH

1x Enttec DMX-USB-Pro

1x Behringer UFO202 USB-Audio-Interface

SOUND TO LIGHT 60HZ - WALDEMARSTRASSE BERLIN

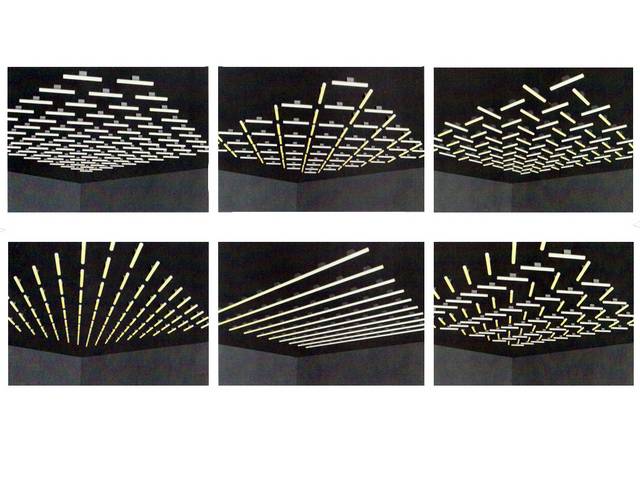

60 HZ Club Berlin - "Sound to Light"

Lichtplanung

Für einen einzigartigen Look können die Glühbirnen um 180° gedreht werden.

Ganz ohne Videoeffekt können ganz einfach viele Muster erzeugt werden - durch einfaches Umstecken der Glühbirnen per Hand.

LIGHTNING SETUP - VORSCHAU ANORDNUNG

60 HZ Club Berlin - "Sound to Light"

Diese Skizze zeigt, wie die Glühlampen an der Decke angebracht werden.

LICHTPLANUNG - BELEUCHTUNGSANORDNUNG

Lichtplanung: Beleuchtungsanordnung
Photo Credits © www.rundsdesign.de

Kabelführung

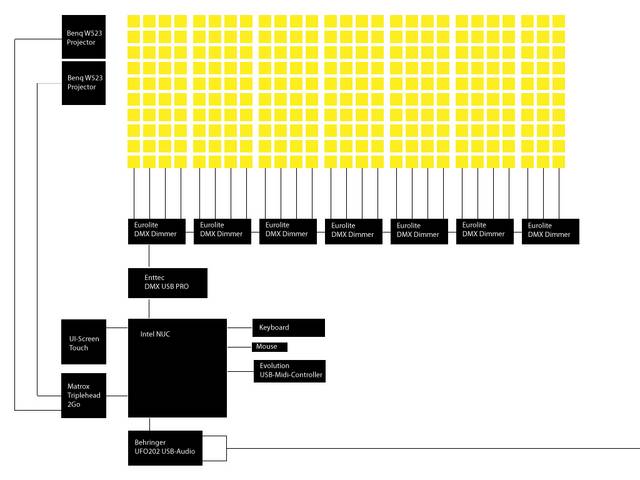

KABELFÜHRUNG - WIE DIE SOUND-TO-LIGHT-UMGEBUNG EINGERICHTET WIRD

Kabelführung - Wie die Sound-to-Light-Umgebung eingerichtet wird

Intel NUC

4x USB (Keyboard, Mouse, Enttec, Midi Controller)

2x MiniDisplayPort (Projektoren)

1x HDMI (UI-Screen)

1x Ethernet

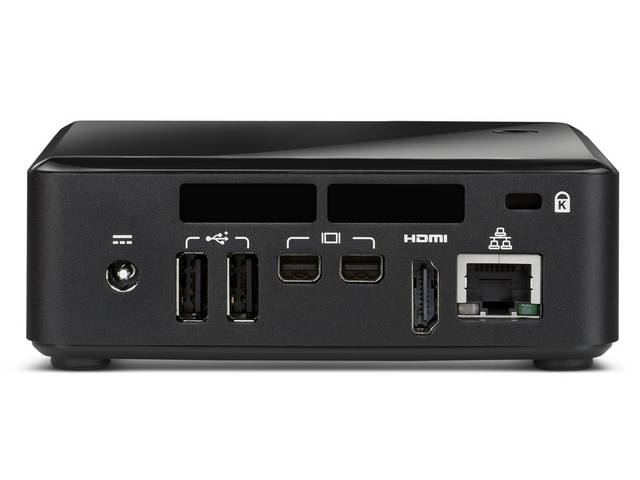

STAGE DESIGNER - INTEL NUC

Stage Designer Intel NUC
Photo Credits © www.quietpc.com

ENTTEC DMX USB PRO

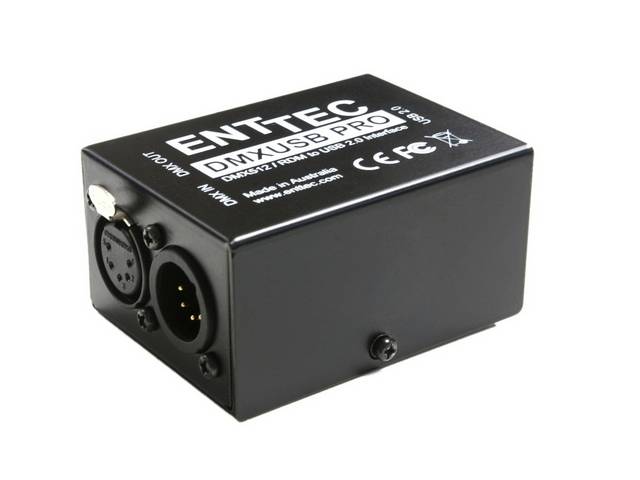

LICHT CONTROLLER - DMX512

Lighting Controller DMX512 USB PRO
Photo Credits © www.enttec.com

Eurolite Dimmerpack

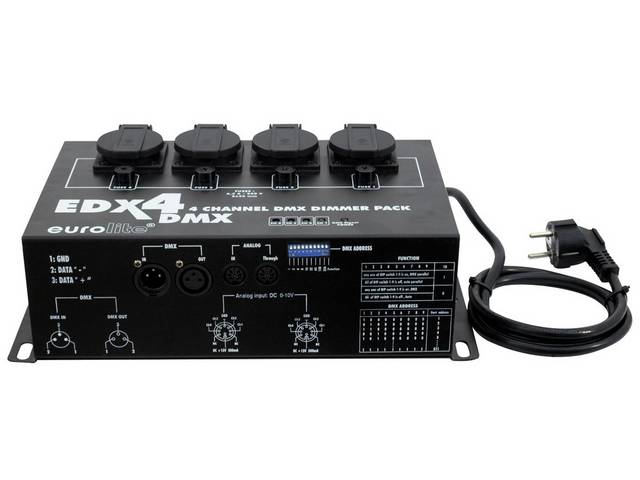

EUROLITE EDX4 - DIMMERPACK 4 CHANNEL

Eurolite EDX4 Dimmerpack 4 Channel
Photo Credits © www.eurolite.de

Radium Penlight

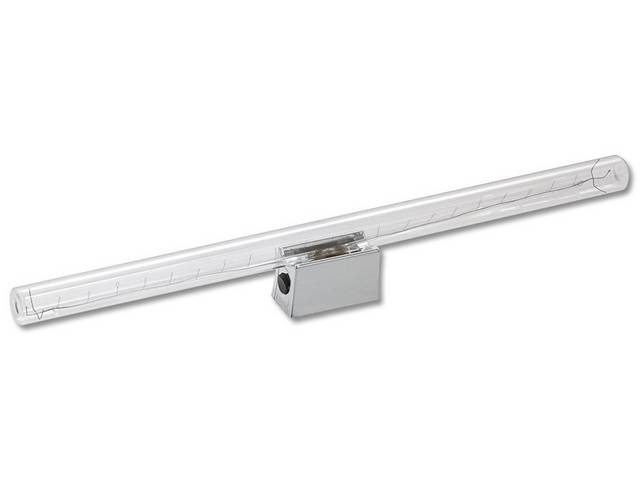

RADIUM KRISTALLINA - DIMMBARES SINGLE BASED PENLIGHT

Radium Kristallina: Dimmbares Single Based Penlight
Photo Credits © www.gluehbirne.de

DMX Grabber

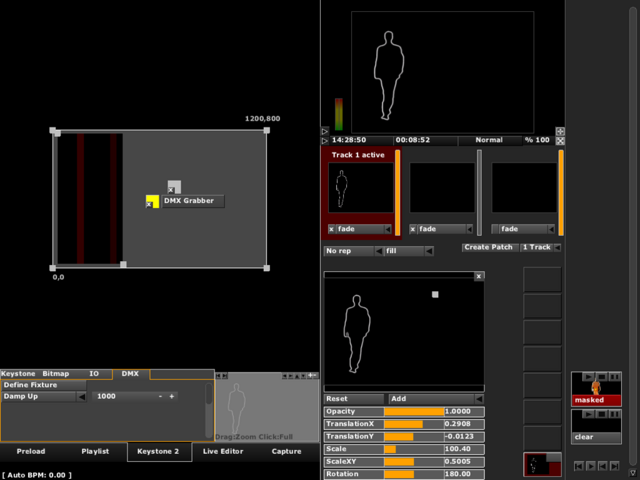

SETUP KEYSTONE - DMX GRABBER

Setup Keystone: DMX Grabber

Setup DMX Fixture

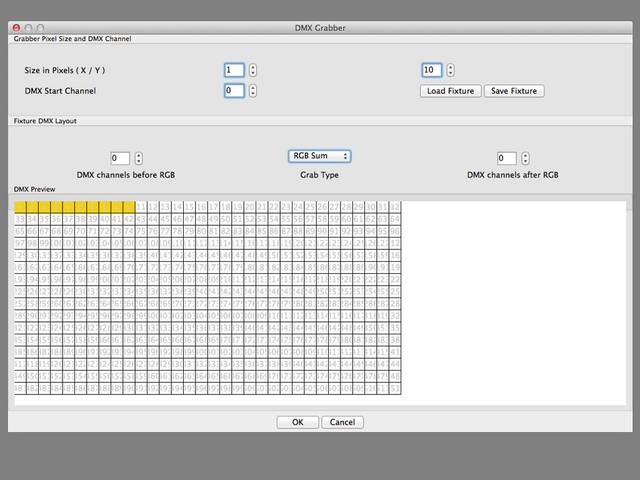

DMX FIXTURE SETUP - RGBSUM

DMX Fixture Setup: RGB Sum

Sound-to-Light Expression

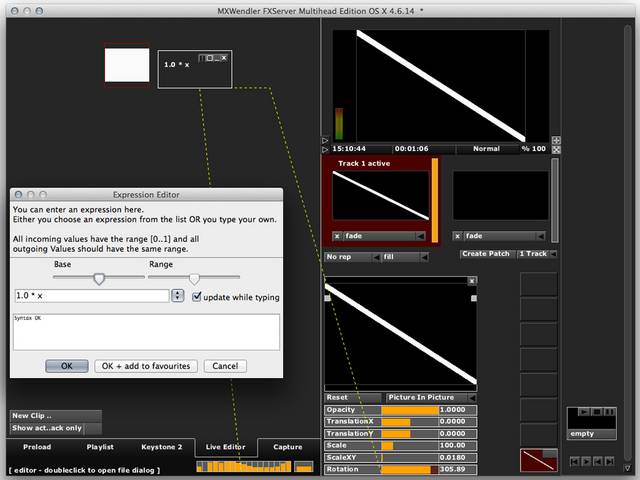

STAGE DESIGNER EXPRESSION - VERKNÜPFUNG VON EQUALIZER UND CLIP ROTATION

Stage Designer Expression: Verknüpfung von equalizer und clip rotation

FINALE SHOW

Video:
60HZ Club Berlin
26x10 Glühbirnen
MXWendler DMX-Grabber (Sound-to-Light)



Falls Sie Interesse an diesem Aufbau und der verwendeten Technik haben, schreiben Sie eine E-Mail an info@mxwendler.net.
